Jak podłączyć lampy ogrodowe szeregowo? Poradnik

Chcesz zasilić kilka lamp jednym przewodem prowadzonym kolejno wzdłuż ścieżki lub podjazdu? Takie rozwiązanie bywa potocznie nazywane połączeniem szeregowym (w rzeczywistości instalacja ta pod kątem elektrycznym jest połączeniem równoległym wykonanym przelotowo), ale w typowej instalacji zasilanej napięciem 230 V oprawy łączy się równolegle. Przewód może przechodzić od jednej lampy do następnej, a każda z nich pozostaje osobnym odbiornikiem. Wyjaśniamy, jak poprawnie rozumieć taki układ i co zaplanować przed montażem.

Podłączenie lamp ogrodowych – najważniejsze informacje

• Typowych lamp ogrodowych zasilanych napięciem 230 V nie łączy się elektrycznie szeregowo, lecz równolegle.
• Przewód można prowadzić przelotowo od jednej oprawy do kolejnej, a lampy nadal pozostają połączone równolegle.
• Podział instalacji na obwody i strefy zależy m.in. od liczby lamp, ich mocy, rozmieszczenia i sposobu sterowania.
• Instalacja na zewnątrz wymaga prawidłowo dobranych przewodów, zabezpieczeń i ochrony przeciwporażeniowej.

Czy da się podłączyć lampy ogrodowe szeregowo?

Typowych lamp ogrodowych zasilanych napięciem 230 V nie należy łączyć w klasyczny układ szeregowy. W połączeniu szeregowym odbiorniki znajdują się kolejno w jednym obwodzie. Przez wszystkie płynie prąd o takim samym natężeniu, a napięcie rozkłada się pomiędzy poszczególne odbiorniki.

Przerwanie takiego obwodu zatrzymuje przepływ prądu w całym układzie, więc wszystkie podłączone szeregowo odbiorniki przestają działać.

Sprawdź: Oświetlenie wokół domu – 5 miejsc, które najczęściej zostają niedoświetlone. Jakie lampy tam zastosować?

Jak podłączyć lampy ogrodowe zasilane napięciem 230 V?

Przewód zasilający może biec kolejno między punktami oświetleniowymi, np. wzdłuż ogrodowej alejki. To jednak nie oznacza, że lampy są połączone elektrycznie szeregowo. Każda oprawa jest podłączona równolegle do zasilania, dzięki czemu otrzymuje napięcie przewidziane przez producenta. Przepalenie żarówki w jednej lampie nie powoduje wyłączenia pozostałych.

Warto wiedzieć! Taki sposób prowadzenia przewodu bywa potocznie określany jako „szeregowy”, ponieważ oprawy stoją jedna za drugą, a między nimi kolejno biegnie kabel. W rzeczywistości oprawy w typowej instalacji 230 V są połączone równolegle.

Trzeba też odróżnić przepalenie źródła światła od usterki instalacji. Zwarcie może uruchomić zabezpieczenie i odłączyć cały obwód. W takiej sytuacji zgasną również pozostałe lampy podłączone do tego obwodu. Jeżeli natomiast dojdzie do przerwania przewodu zasilającego lub jego połączenia przelotowego, lampy znajdujące się za miejscem uszkodzenia mogą przestać działać. Nie oznacza to jednak, że były połączone szeregowo.

Ważne! Sposób wykonania połączeń zależy od projektu instalacji i konstrukcji konkretnych opraw. Nie każda lampa jest przystosowana do przeprowadzenia przewodu dalej bezpośrednio przez jej wnętrze.

Jak zaplanować jeden obwód dla kilku lamp ogrodowych?

Najpierw ustal liczbę i rozmieszczenie lamp, a także sposób ich włączania. Na tej podstawie można wstępnie zaplanować przebieg przewodów i sterowanie oświetleniem. Dobór parametrów instalacji i zabezpieczeń należy powierzyć osobie z odpowiednimi kwalifikacjami.

Na planie posesji zaznacz wszystkie punkty oświetleniowe, np. słupki wzdłuż alejki, kinkiety na elewacji oraz lampy przy podjeździe i wejściu do domu. Sprawdź napięcie zasilania i moc poszczególnych opraw, aby określić przewidywane obciążenie instalacji. Dobór przekroju przewodów i zabezpieczeń zależy również od długości trasy, sposobu ułożenia kabla oraz warunków pracy instalacji.

Zwróć również uwagę na stopień ochrony IP, który określa odporność obudowy na wnikanie ciał obcych i wody. Zarówno oprawy, jak i elementy połączeniowe muszą być dostosowane do warunków panujących w miejscu montażu, w tym wilgoci, opadów i narażenia na uszkodzenia mechaniczne.

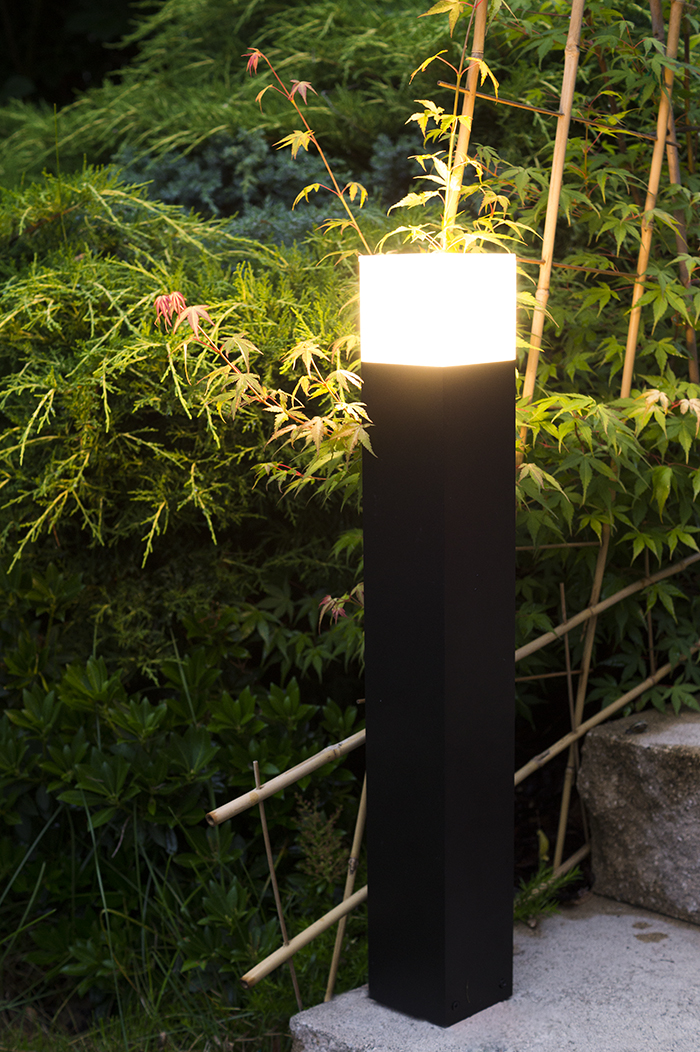

Po zaplanowaniu instalacji można przejść do wyboru opraw dopasowanych do poszczególnych miejsc. Wzdłuż alejki lub dojścia do domu dobrze sprawdzają się lampy stojące, takie jak Cube CB-830 DG. Model jest zasilany napięciem 230 V i przystosowany do wymiennej żarówki E27 o maksymalnej mocy 20 W.

Lampa ogrodowa Cube CB-830 DG

Czy wszystkie lampy w ogrodzie podłączać do jednego obwodu?

Nie wszystkie lampy ogrodowe muszą być podłączone do jednego obwodu. Przy rozbudowanej instalacji warto rozważyć podział na kilka obwodów, zależnie od liczby opraw, ich obciążenia i sposobu sterowania. Warto też zaplanować osobne strefy oświetleniowe, np. wejście, alejkę, taras i podjazd, aby nie wszystkie lampy musiały włączać się jednocześnie.

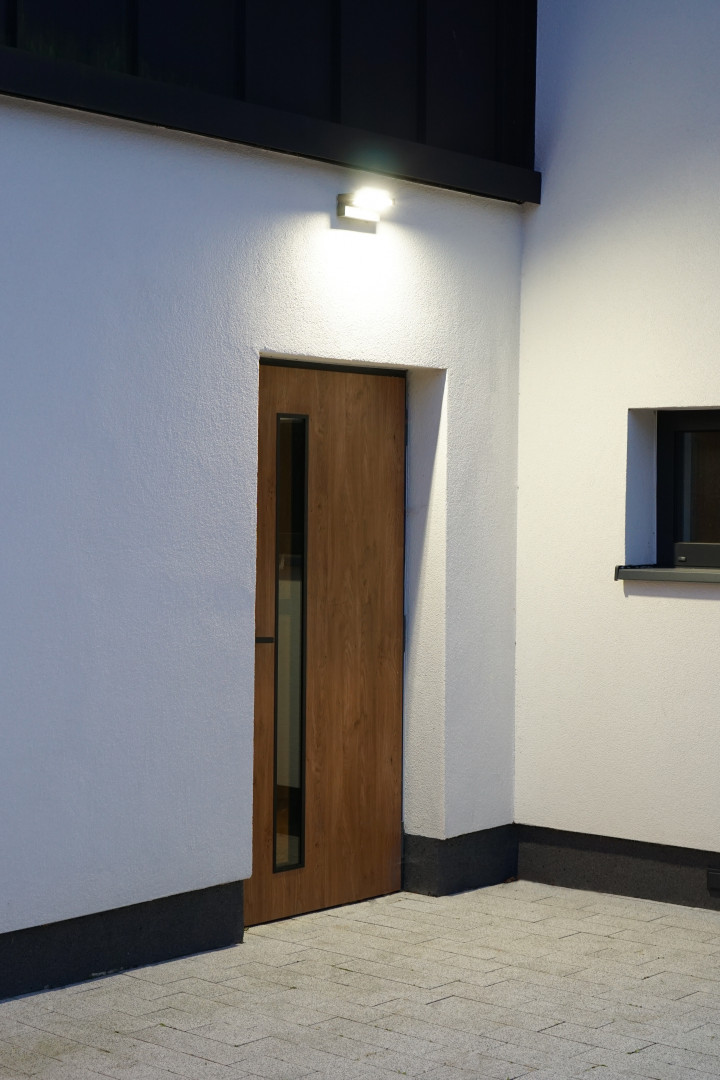

W jednej z nich możesz zastosować lampę, która uruchamia się automatycznie po wykryciu ruchu. Dobrym wyborem będzie np. Ren RN20-KPIR – kinkiet zasilany napięciem 230 V ze zintegrowanym LED oraz czujnikiem ruchu i zmierzchu. Przy stałym zasilaniu czujnik uruchamia lampę po wykryciu ruchu, gdy poziom oświetlenia otoczenia spełnia warunki ustawione na czujniku. Dzięki temu oprawa nie musi włączać się razem z pozostałym oświetleniem tej strefy.

Kinkiet zewnętrzny z czujnikiem ruchu Ren RN20-KPIR

Montaż lamp ogrodowych – kiedy potrzebny jest elektryk?

To, jak podłączyć lampę ogrodową, zależy przede wszystkim od sposobu jej zasilania. Samodzielnie możesz zamontować i podłączyć oprawy należące do gotowego systemu niskonapięciowego 12 V lub 24 V, o ile producent przeznaczył taki system do samodzielnego montażu. Takie zestawy mają zwykle zasilacz podłączany do standardowego gniazdka oraz przygotowane złącza między poszczególnymi lampami.

Pamiętaj!  Również w takich systemach sposób łączenia lamp oraz maksymalna liczba obsługiwanych opraw zależą od konstrukcji zestawu i parametrów zasilacza. Dlatego trzeba przestrzegać instrukcji producenta.

Przy lampie podłączanej na stałe do instalacji 230 V połączenia elektryczne powinna wykonać osoba posiadająca odpowiednie kwalifikacje. Dotyczy to m.in. wykonania i łączenia instalacji przewodowej, przyłączenia oprawy oraz prac przy rozdzielnicy i zabezpieczeniach. Mocowanie lampy ogrodowej stojącej możesz przygotować samodzielnie zgodnie z instrukcją producenta, o ile prace nie wymagają ingerencji w instalację elektryczną.

W ofercie naszego sklepu znajdziesz lampy stojące, kinkiety i inne oprawy ogrodowe przeznaczone do różnych miejsc na posesji. Sprawdź dostępne modele i dobierz je do swojego projektu instalacji!
